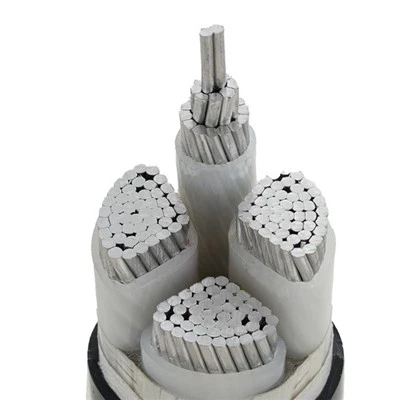

Огляд продукту
Кабель серії YJLV — це високо-продуктивне,-рентабельне рішення, розроблене для-передачі електроенергії на великі-відстані та великомасштабної-промислової інфраструктури. Завдяки поєднанню високо{5}}алюмінієвих провідників із хімічно{6}}зшитою поліетиленовою (XLPE) ізоляцією та міцною зовнішньою оболонкою з ПВХ цей кабель забезпечує оптимальний баланс механічної міцності, термічної стабільності та економічної ефективності. Розроблений в основному як 4-жильний кабель, він є стандартним вибором для три-фазних чотирьохпровідних систем розподілу, забезпечуючи безпечне постачання електроенергії при значному зниженні витрат на матеріали та складності встановлення.
Технічні характеристики
|
Параметр Пункт |
Специфікація |
Параметр Пункт |
Специфікація |
|
Номер моделі |
YJLV |
Номінальна напруга |
0,6/1 кВ (базова) / 8,7 кВ, 10 кВ, 15 кВ, 20 кВ, 26 кВ, 35 кВ (додатково) |
|
Матеріал провідника |
Алюміній |
Утеплювач/куртка |
XLPE / PVC |
|
Робоча температура |
90 градусів |
Колір |
Чорний (виправлений орфограф) |
|
Поперечний переріз |
Настроюється (1,5 мм²~630 мм²) |
Кількість ядер |
4-ядерний (стандартний) / 1/2/3/3+1/5/3+2/4+1 (спеціальний) |
|
Тип броні |
SWA/STA/AWA/ATA (настроюється) |
Клас напруги |
LV / MV / HV |
|
MOQ |
100 метрів |
Сертифікати |
CCC, ISO, CE |
|
Митнє обслуговування |
Підтримуються OEM і ODM |
Місце походження |
Хебей, Китай |
|
Основні програми |
Розподіл електроенергії, фотоелектрична енергія, електростанція |
Тип кабелю |
Броньований кабель з алюмінієвим сердечником |
особливості
Робоча температура - це максимальна номінальна робоча температура провідника, яка становить 90 градусів; максимальна температура під час короткого замикання не повинна перевищувати 250 градусів, а тривалість не повинна перевищувати 5 секунд; температура монтажу та прокладки - мінімальна температура для монтажу та прокладки кабелю, яка становить не менше 0 градусів; для повітряно{4}}прокладених кабелів температура навколишнього середовища становить 40 градусів; для ґрунтово-прокладених кабелів температура навколишнього середовища становить 25 градусів.
|
Технічні характеристики та параметри одножильного-кабеля з алюмінієвою жилою ізольованою поліетиленовою поліетиленовою оболонкою (ПВХ) |
|||||
|
Номінальна площа поперечного-перерізу |
Товщина ізоляції |
Товщина оболонки |
Приблизно в цілому |
прибл. вага |
Максимальний опір постійному струму провідника при 20 градусах |
|
мм2 |
мм |
мм |
мм |
кг/км |
Ω/ км |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Ключові переваги
Висока вартість-Ефективність і легкість:
Використання алюмінієвих провідників значно зменшує вагу кабелю та витрати на закупівлю порівняно з мідними, що робить його ідеальним вибором для-великомасштабних{1}}інфраструктурних проектів без шкоди для продуктивності.
Виняткові теплові та діелектричні характеристики:
Ізоляція з зшитого поліетилену (XLPE) забезпечує виняткову термостійкість, дозволяючи безперервно працювати при температурі 90 градусів. Як високоефективний кабель із низькою ізоляцією, його конструкція мінімізує діелектричні втрати та підвищує ефективність передачі електроенергії.
Надійний механічний захист:
Доступний із сталевою дротяною бронею (SWA) або сталевою стрічковою бронею (STA), цей кабель забезпечує чудову стійкість до роздавлювання, натягу та атак гризунів. Ця міцність робить його придатним для прямого поховання та складної маршрутизації в суворих умовах.
Гнучка настройка:
Крім стандартної конфігурації з чотирма жилами з ПВХ, ми підтримуємо широкий спектр налаштувань, включаючи поперечні-перерізи від 1,5 мм² до 630 мм² і різні комбінації жил (наприклад, 3+1, 3+2) для відповідності конкретним вимогам до навантаження.
Додатки
Кабелі YJLV широко використовуються для стаціонарної установки всередині приміщень, тунелях, кабельних траншеях і трубах, а також для зовнішнього прямого закопування в пухкий ґрунт.
- Міські електромережі:Ідеально підходить для магістральних ліній електропередачі та розподільних ліній, де його легка природа спрощує установку над головою.
- Промисловість і видобуток корисних копалин:Ідеально підходить для систем розподілу електроенергії на великих заводах; характеристики кабелю з низькою ізоляцією забезпечують стабільну роботу навіть у складних електромагнітних середовищах.
- Відновлювані джерела енергії:широко використовується в фотоелектричних і вітрових електростанціях для колекторних схем і передачі енергії.
- Інфраструктурні проекти:Широко використовується на залізницях, мостах і будівельних майданчиках для тимчасових або постійних мереж електропостачання, де стандартна конструкція з чотирма жилами з ПВХ ідеально відповідає вимогам три{0}}фазного живлення промислового обладнання.
